Tražite li način da bolje zaštitite svoje ulaganje u strojeve? Želite li smanjiti rizik od njihovih neplaniranih kvarova? ControlTech, zajedno s Rockwell Automation, predstavlja rješenje u obliku naprednog nadzora strojeva korištenjem sveobuhvatne dijagnostike vibracija i vrtložnih struja. Sustav dizajniran za njihovu analizu zove se Dynamix.

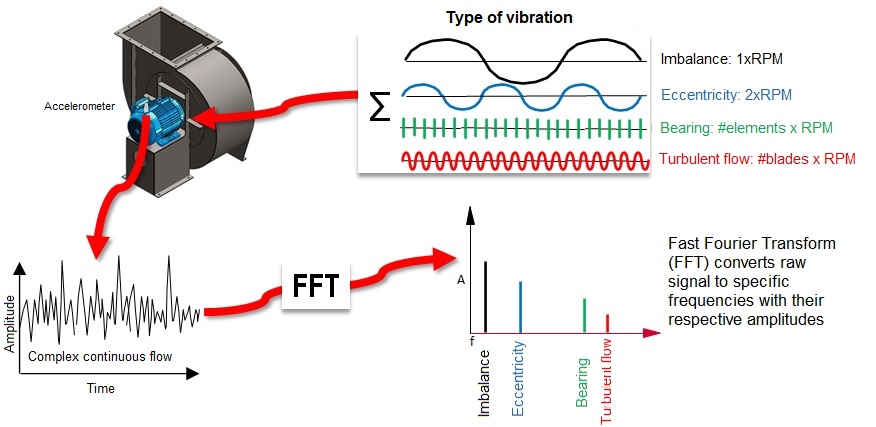

Vibracije su karakteristična nuspojava svih rotirajućih strojeva. Nastaju uglavnom zbog neravnoteže, neusklađenosti, mehaničkih gubitaka, trenja, trošenja ležajeva, kavitacije, ekscentriciteta, turbulentnog strujanja i mnogih drugih pojava. U okolnostima kada je stroj pod utjecajem normalnih radnih vibracija, njegova radna sposobnost ne mora biti ugrožena kratkoročno, pa čak ni dugoročno. Međutim, ako su neki dijelovi stroja preopterećeni, razina vibracija može premašiti dopuštenu razinu. Ovo stanje uvijek negativno utječe na tehničko stanje i rad stroja. Određena predodžba o stanju stroja može se dobiti vizualnim pregledom njegovih pojedinih dijelova ili, na primjer, korištenjem jednostavnog mjerenja vibracija, gdje se osjeti samo ukupna razina vibracija. Nažalost, ova metoda pregleda je u većini slučajeva nedostatna jer ne može otkriti određenu istrošenu komponentu ili izvor preopterećenja. Detaljne informacije o negativnim učincima mogu se dobiti samo opsežnom dijagnostikom u cijelom frekvencijskom spektru pomoću Dynamix sustava.

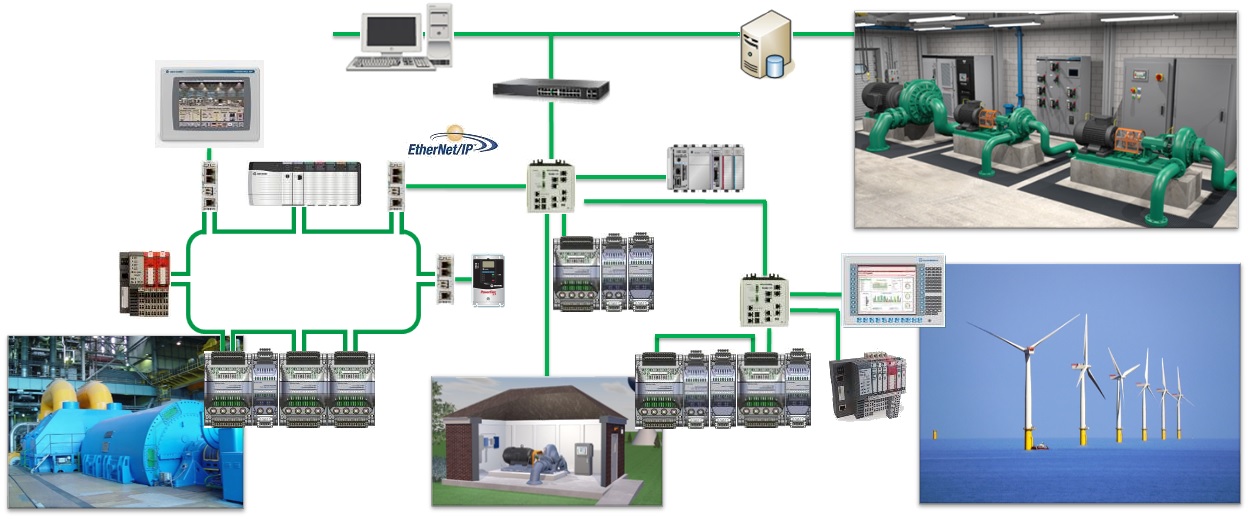

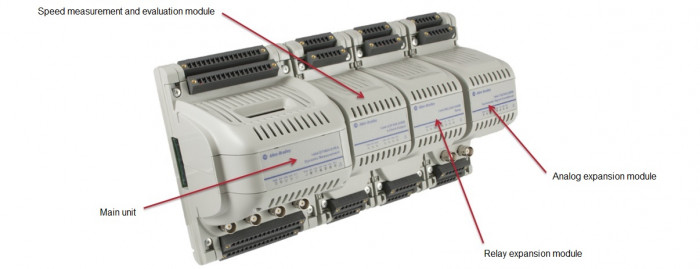

Dynamix sustav sastoji se od nekoliko dijelova. Glavna jedinica - mjerni modul mjeri i ocjenjuje informacije s povezanih senzora. Njegova ključna značajka je integracija u okruženje Logix 5000. Modul sadrži par zaštićenih RJ45 portova, koji se mogu koristiti za komunikaciju unutar EtherNet/IP mreže s DLR, zvjezdanom ili linearnom topologijom. Dostupan je i dodatni profil. Uz terminalni blok za spajanje jednog do četiri senzora vibracija, modul omogućuje spajanje još dva senzora za TTL senzor brzine. Tu je i dvostruki ulaz za redundantno napajanje modula, dva neizolirana ulaza, dva izolirana izlaza i jedan relejni kontakt.

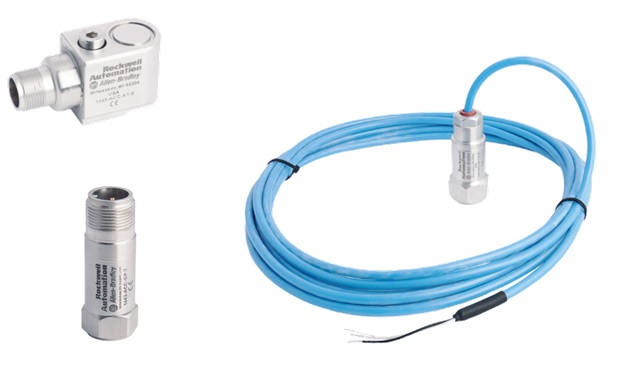

Drugi dio Dynamix sustava su sami senzori vibracija koji se nazivaju akcelerometri. Dostupni su u nekoliko verzija s različitim frekvencijskim rasponima - univerzalni (0,8 - 19 kHz), niskofrekventni (1,5 - 10 kHz), visokofrekventni (0,8 - 20 kHz) i posebni (2 - 6 kHz). Mehaničko pričvršćivanje senzora osigurano je magnetima, ljepljivim jastučićima ili vijčanim spojem. Električno povezivanje s glavnim modulom omogućeno je integriranim ili zasebnim kabelima s ravnim ili kutnim konektorima.

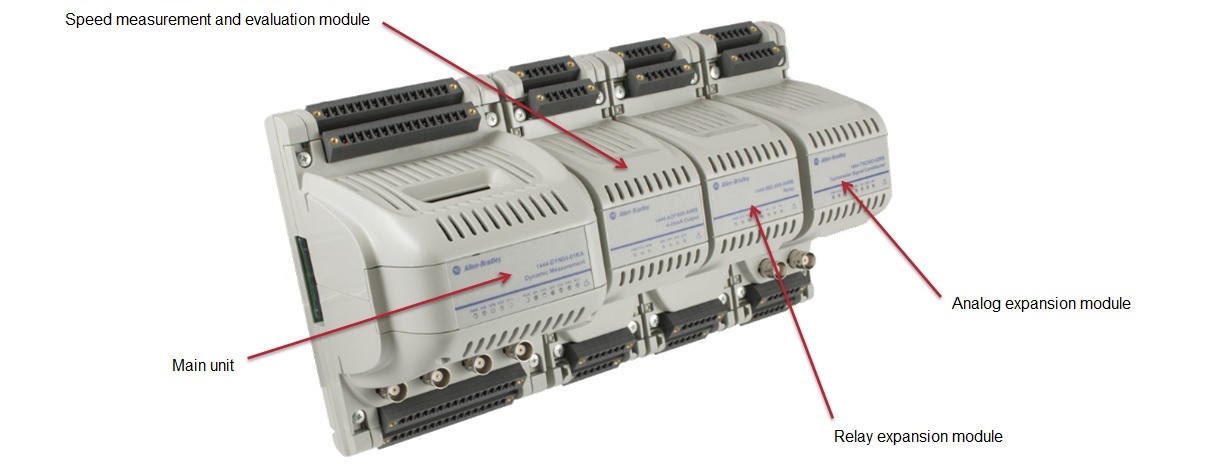

Funkcionalnost Dynamix sustava može se proširiti dodatnim modulima za proširenje. To mogu biti ulazni modul za dvokanalno povezivanje zajedničkih senzora brzine i istodobnu pretvorbu TTL signala u signal tahometra, relejni ekspanzijski modul s četiri preklopna kontakta te analogni modul za proširenje s četiri analogna izlaza 4-20 mA.
