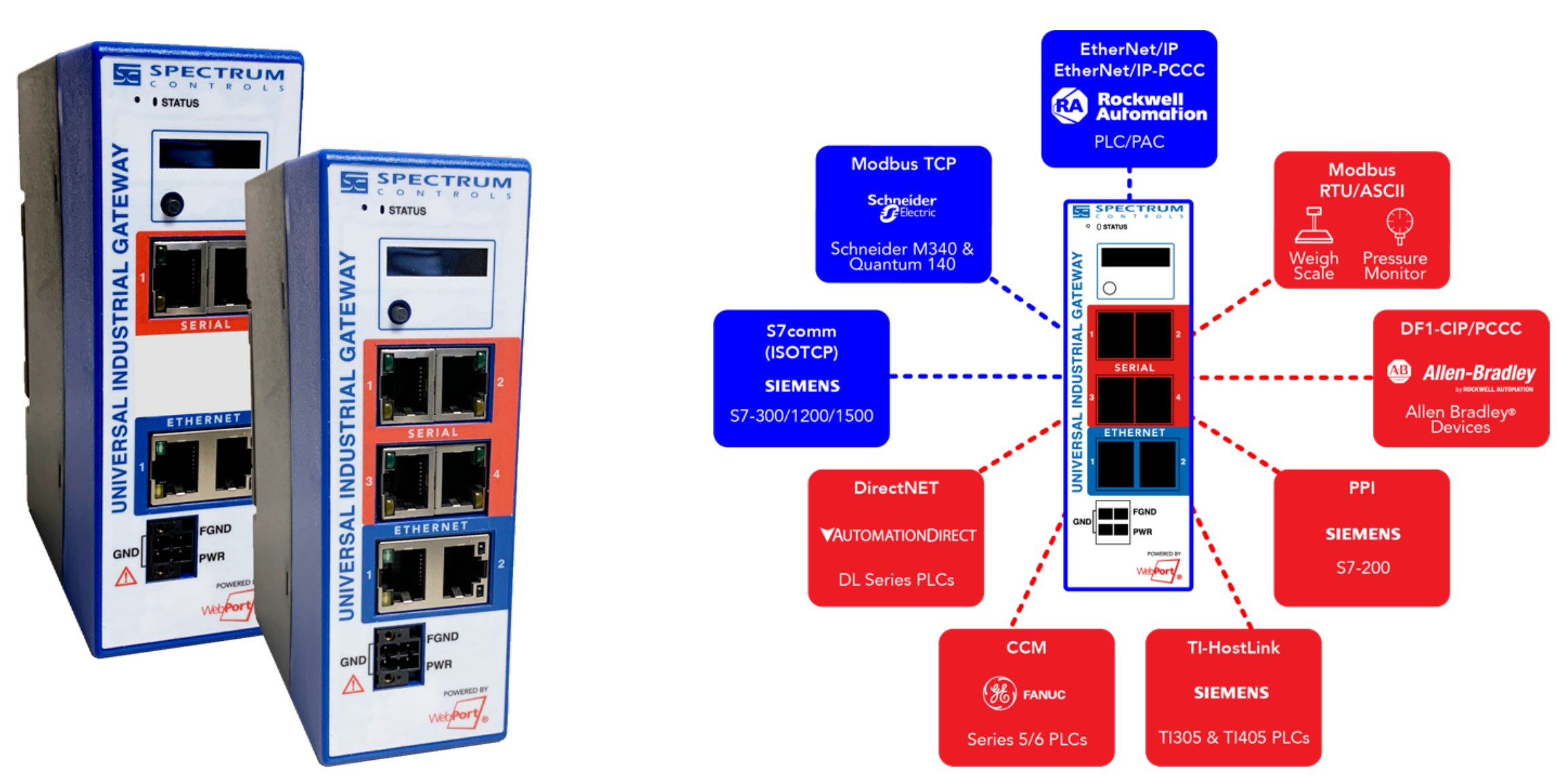

SPECTRUM Universal Industrial Gateway
Za sustave u kojima industrijski Ethernet ili serijski protokoli uspostavljaju komunikaciju preko drugih uređaja s drugim protokolima, nudimo SPECTRUM Universal Industrial Gateway.
SPECTRUM Universal Industrial Gateway za povezivanje više uređaja putem više protokola jedno je od najisplativijih rješenja. Nema potrebe za ulaganjem u opremu za svaki protokol posebno, konfiguracija jednog gatewaya također štedi vrijeme i značajno ubrzava puštanje sustava u rad.
Pristupnik protokola isporučuje se u dvije verzije. S dva Ethernet porta i, ovisno o verziji, s dva ili četiri serijska porta.
Prednosti:
- Jedno rješenje – više protokola, više komunikacijskih priključaka, jedan uređaj
- Podesiv – Prijenos podataka na i s bilo kojeg priključka u bilo kojoj kombinaciji
- Više priključaka – Maksimalna povezanost uređaja, serijski i Ethernet priključak
- Isplativo – zamjenjuje funkcionalnost više komunikacijskih priključaka po cijeni jednog
- Intuitivna navigacija – jednostavna konfiguracija za bilo koje pretvorbe protokola
- Pomoć osjetljiva na kontekst – potpuno pretraživa sa slikama i uputama korak po korak
- Nema softvera za instaliranje - konfiguracija temeljena na pregledniku
- Bez PLC programiranja – Prijenos podataka bez modificiranja PLC koda
- Mogućnost nadogradnje na terenu – mogućnost dodavanja protokola (putem nadogradnje firmvera)
| Ethernet sučelje | |
| Protokoli (Master only): | EtherNet/IP, EtherNet/IP-PCCC, ModbusTCP, S7comm |
| Broj priključnih točaka: | 2 |
| Brzina: | 10/100 Mbps full-duplex |
| Priključak: | 8-pin RJ45 |
| Serijsko sučelje | |
| Protokoli (Master only): | Modbus RTU, Modbus ASCII, DF1-CIP, DF1-PCCC, PPI, DirectNET, CCM, TI-HostLink |
| Broj priključnih točaka: | 2-port or 4-port option |
| Serijki standardi: | RS-232/485 |
| Priključak: | 8-pin RJ45 |
| Podržani tipovi PLC-a | |
| Kontroleri: | Rockwell Automation ControlLogix, CompactLogix, MicroLogix, Micro800, SLC 500, PLC-5 Schneider M340 & Quantum 140 Siemens S7-200/300/1200/1500, SIMATIC TI305 & TI405 Automation Direct DL05, DL06, DL205, DL305, DL405 GE Series Five & Series Six |
| Značajke/konfiguracijski Parameteri | |
| Broj parova tagova: | 100 tag pairs/map (max) |
| Broj mapa tagova: | 50 (max) |
| Vrste podataka: (Ovisno o protokolu) |
SINT, INT, REAL, BOOL, STRING, SHORT (SIGNED 16 BIT), USHORT (UNSIGNED 16 BIT), DINT (SIGNED 32 BIT), UDINT (UNSIGNED 32 BIT), ARRAY |
| Formatiranje: | Byte-Swap, Word-swap, Straight copy |
| Električni/Ekološki | |
| Ulazni napon: | 10-24 VDC |
| Maksimalna brzina prijenosa podataka: | 115.2 kbps |
| Radna temperatura: | 0° to 55° C (32°F to 130°F) |
| Kućište | |
| Dimenzije: | 3.07” x 1.89” x 4.72” |
| Masa: | 270 g |
| Montaža: | DIN Rail mounting with latch |
| Certifikati | |
| RoHS-compliant, UL/cUL Listed ANSI ISA 12.12.01 (Class I, Div 2, Groups ABCD), CE EMC, ATEX, CCC, UKCA, FCC | |
