Modernizacija Micro850® i Micro870® kontrolera

micro1

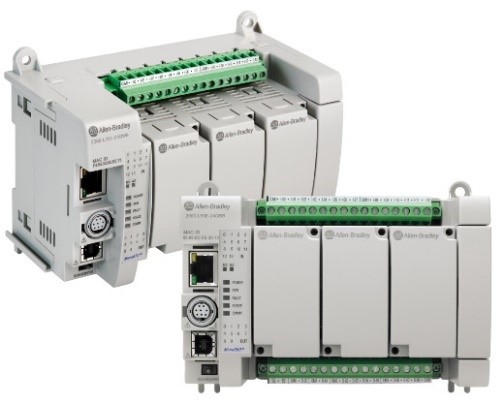

Micro850® i Micro870® kontroleri prošli su kroz veliku nadogradnju. Broj ulaza/izlaza, dimenzije i izgled ostali su isti, no dodana je mogućnost enkripcije projekta te proširenja komunikacije DF1 protokolom. U verziji Micro870® dana je podrška za DNP3 protokol. Brzina učitavanja i preuzimanja projekata povećana je do 40% u usporedbi s prethodnim verzijama. Najvažnija inovacija je poboljšana komunikacija EtherNet/IP Class 1. Za konfiguraciju svih novih funkcija morate imati instaliranu najnoviju verziju Connected Components Workbench v.21.

Podrška za DF1 komunikacijski protokol već je bila dostupna u prethodnim modelima, ali sada je proširena kako bi uključila DF1 half-duplex master, DF1 half-duplex slave i DF1 radio modemske modove. Preko serijskog porta sada nudi, primjerice, mogućnost postavljanja jednosmjerne komunikacije (half-duplex), ako glavna jedinica ne dopušta međusobnu komunikaciju, kao što je to bio slučaj s dosad korištenim full-duplex modom.

DNP3 protokol već se nalazi u MicroLogixTM 1400, a sada je uključen i u novu verziju kontrolera Micro870®. U usporedbi s uobičajenim RTU protokolom kao što je Modbus, DNP3 je složeniji i omogućuje, primjerice, automatsko bilježenje događaja u slučaju kvara komunikacije. Osim preko serijske komunikacije, ovim protokolom može se upravljati i putem Etherneta.

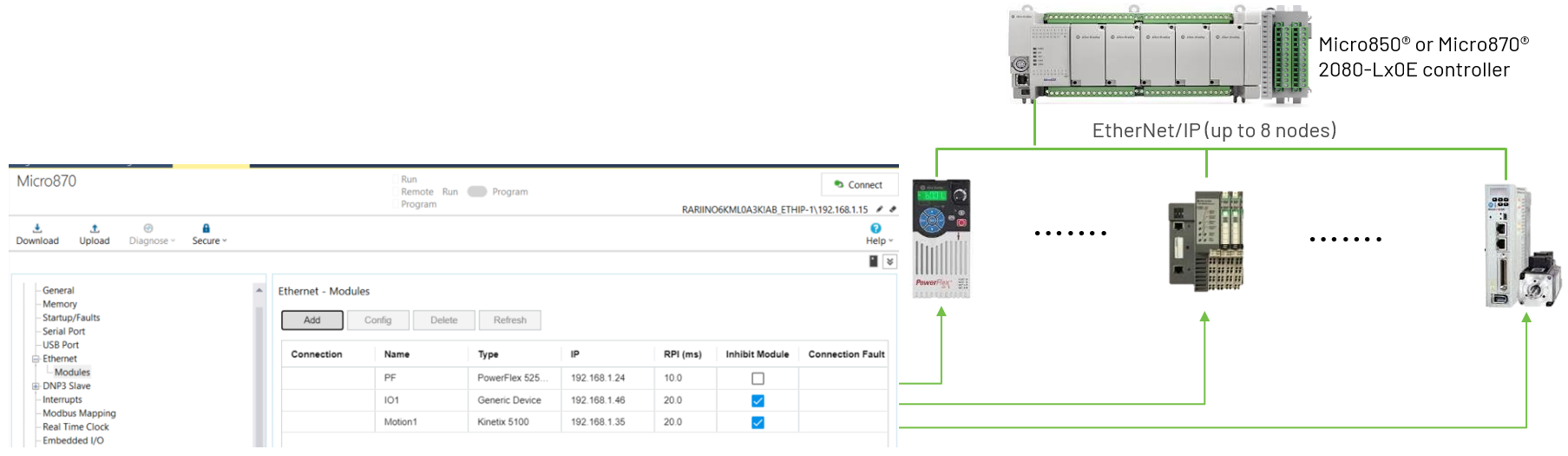

Kao što je već navedeno, temeljna prekretnica je mogućnost komunikacije putem EtherNet/IP Class 1. To nam omogućuje povezivanje do 8 uređaja putem mrežnih elemenata pomoću klasičnih RJ-45 kabela i zatim upravljanje njima pomoću implicitne metode slanja poruka, što u usporedbi s metodom eksplicitnog slanja poruka, koja se temelji na metodi zahtjev/odgovor, omogućuje odgovor u milisekundi jer radi na principu I/O prijenosa podataka, eliminirajući potrebu čekanja odgovora. Uz Kinetix 5100 servo pogone i PowerFlex 52x frekvencijske pretvarače, sada je moguće spojiti udaljene ulaze i izlaze pomoću Point I/O modula (proizvodna linija 1734) i tako značajno proširiti ne samo ukupan broj I/O, već i spektar primjena u kojima se kontroler može primijeniti za automatizaciju industrijskih jedinica.



micro2





Micro850® dostupan je u starijoj i novijoj verziji s 24 ili 48 ulaza/izlaza i zahtijeva 24 V DC ili 110/220 V AC napajanje. Na izlazu možete birati između izvora/ponora 24 V DC ili odabrati varijantu s relejnim izlazima. Micro870® nudi iste mogućnosti napajanja, izlazu nedostaje opcija odabira tipa ponora tranzistora, a također se nudi samo s 24 ulaza/izlaza. Međutim, ovdje se njihov broj može povećati do 304 zahvaljujući proširenju do 8 modula proširenja. Micro850® kontroler može se proširiti samo na ukupno 192 I/O (4 modula za proširenje).

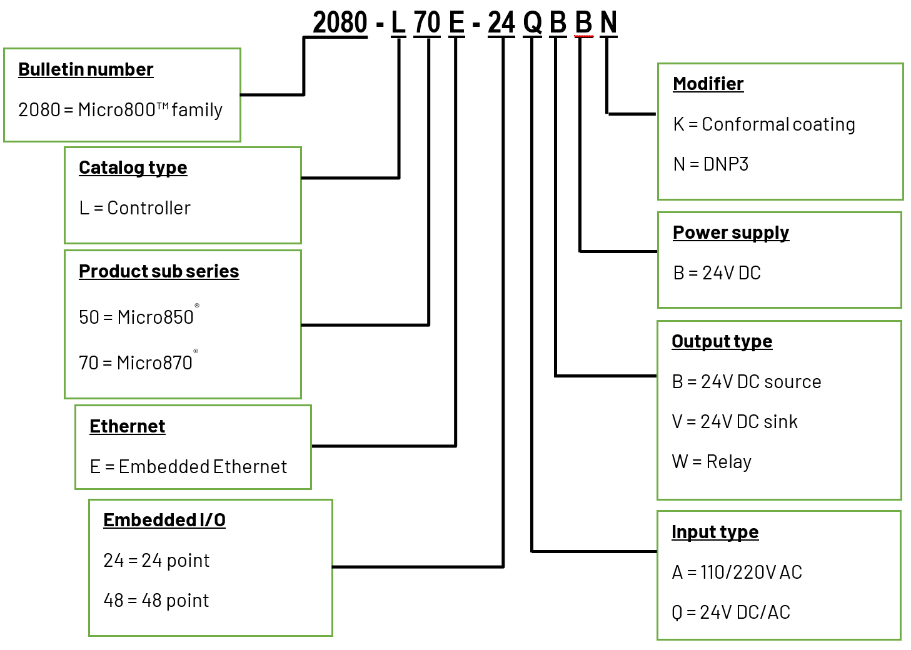

U katalogu nove kontrolere možete pronaći pod kraticom 2080-Lx0E. Micro850® označava se kao L50E, a Micro870® kao L70E. Iza slova E krije se kratica za Ethernet kako bi na prvi pogled bilo jasno da kontroler omogućuje ovu funkciju. Kompletno značenje kataloškog broja možete pročitati sa slike ispod.



micro3
